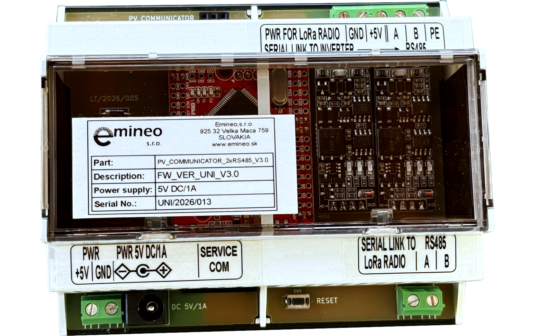

PV Communicator UNI V3.0
Komunikačné jadro systému MeterBridge
Prepája LoRa rádiový most s FV meničom a zachováva štandardnú komunikáciu RS485 / Modbus RTU.
Transparentné prepojenie RS485 / Modbus RTU
PV Communicator UNI V3.0 je komunikačný modul určený na prepojenie LoRa rádiového systému MeterBridge s FV meničom. Zabezpečuje transparentný prenos komunikácie RS485 / Modbus RTU medzi vzdialeným Smart Metrom a meničom bez zmeny komunikačného protokolu.
Smart MODBUS Learning
UNI V3.0 sa dokáže naučiť reálnu komunikáciu medzi FV meničom a Smart Metrom a vytvoriť z nej komunikačný profil. Vďaka tomu nie je viazaný na jediný výrobcom pevne definovaný typ meniča alebo Smart Metra.
Aktuálna verzia je určená pre komunikáciu MODBUS RTU prostredníctvom funkcie FC3 (Read Holding Registers) pri nastavení 9600 Bd, 8N1. Kompatibilitu konkrétnej kombinácie zariadení je možné pred nasadením overiť.
Jednoduché začlenenie do existujúcej inštalácie
Na strane FV meniča sa PV Communicator pripája priamo na jeho komunikačné rozhranie RS485. Druhé rozhranie RS485 slúži na pripojenie LoRa rádia. Pre menič aj Smart Meter zostáva zachovaný štandardný spôsob komunikácie RS485 / Modbus RTU, pričom bezdrôtový prenos zabezpečuje systém MeterBridge.
Rozhrania a funkcie
PV Communicator UNI V3.0 integruje komunikačné a napájacie rozhrania potrebné na pripojenie LoRa rádia a FV meniča do jedného kompaktného modulu.
Dve nezávislé rozhrania RS485
Jedno rozhranie RS485 je určené na komunikáciu s FV meničom, druhé na pripojenie LoRa rádia. PV Communicator zabezpečuje prenos komunikácie medzi oboma rozhraniami a bezdrôtovým spojom systému MeterBridge.
Spoločné napájanie zostavy na strane FV meniča
PV Communicator je napájaný z 5 V DC adaptéra dodávaného s LoRa rádiom. Zároveň zabezpečuje priebežné napájanie pripojeného LoRa rádia, takže PV Communicator aj LoRa rádio sú napájané z jediného napájacieho adaptéra.
Transparentný prenos Modbus RTU
Prenášaná komunikácia zostáva na oboch stranách vo formáte RS485 / Modbus RTU. PV Communicator spolu s LoRa rádiami vytvára komunikačný most bez potreby zmeny protokolu Smart Metra alebo FV meniča.
